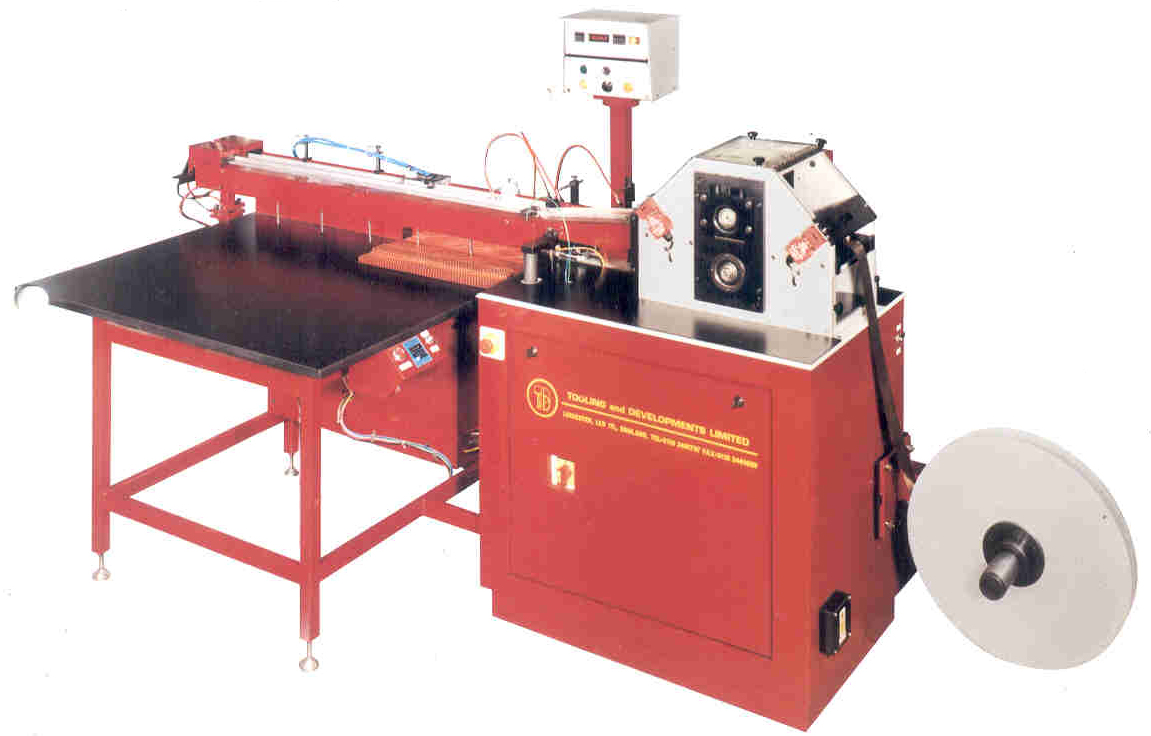

Станок TUBULAR FIN
|
Набор инструментов и станок TUBULAR FIN используется для производства медных радиаторных пластин для сборки радиаторов с трубчатой сердцевиной, поверхность разрабатывается по техническим требованиям клиентов. Машина позволяет оператору быстро менять ширину и длину пластины посредством программного обеспечения. Со станком интегрируется автоматический укладчик пластин, они режутся на необходимую длину и по конвейеру идут вукладчик, который складывает пластины в точном порядке в соответствии со сборкой сердцевины радиатора. Машина доступна с или без укладчика. |  |
|
|
| |

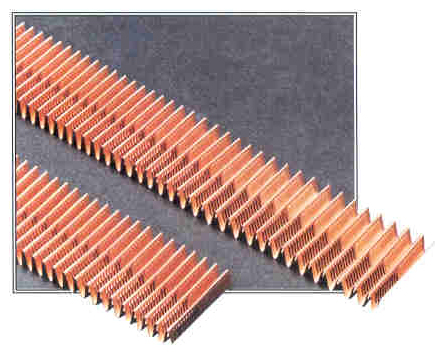

| Станок AIRWAY FIN |
| Станок был специально разработан с целью придания качественных характеристик поверхности пластин радиатора при поддержании высокого показателя производства. Длина и ширина пластин контролируются ПО, подойдет крупносерийному и мелкосерийному производителю. Машина базируется на модульной конструкции: держатель проволоки, натяжитель полосы, подвижная головка, сборочные и измерительные узлы, гильотина (управление пневматическое), конвейер, и т.д. Обслуживание и эксплуатация этой машины очень просты, не требуют высокой квалифиции операторов.
|
|  |
|
| |
| Станок CORE ASSEMBLY |
| Данное оборудование является универсальным станком сборки сердцевины радиатора, разработан для быстрой сборки сердцевины радиатора из трубок, пластин и пластин коллектора. Дизайн станка позволяет собирать радиаторы разного размера. Сборочная платформа построена вокруг прочной алюминиевого литой основы, по сторонам которой расположены рабочие места с пневматическим управлением, сверху установлены зажимы. Переключение размеров и простая эксплуатация не требуют никаких специальных навыков. |  |  |
|
| |
| Проверочный станок CORE TEST |
| Обеспечивает быстрый и эффективный метод проверки готового изделия без повреждения от сжатия пластин коллектора. Проверка основы радиатора осуществляется с использованием воды под давлением, легко подсоединяется к различным размерам трубки и работа осуществляется за счет пневматики.
|  |
|
| |
| Паяльный станок WATER TANK SOLDERING |
Паяльный станок резервуара для воды предоставляет собой быстрый и надежный метод сварки латунного резервуара сердцевины радиатора. В сравнении с ручной пайкой данный станок в пять раз эффективнее, и оператор работает в более чистых условиях. Размеры до 750 мм (30 дюймов) в длину.
|  |
|
| |
| Ванна пайки пластин коллектора SOLDER DIP |
| Ванна пайки имеет высокопрочную пластину, электрический нагрев с изоляцией для минимальной потери тепла, также прилагается стенд. Питание 380/440 В 50 циклов или по требованию клиента. Температура пайки контролируется термостатом. Ванна доступна в двух размерах 120x30 см (48 "x12") и 60x30 см (24 "x12"), но может быть выполнена по требованиям клиента.
| | Ванна пайки имеет значение для радиаторов с пластмассовой основой, где необходимо управлять пайкой во избежание загрязнения посадочного места резиновой прокладки. Ванна с электрическим нагревом оснащена насосом переменной скорости и подходит для большинства размеров. Преимущество радиаторов с латунным и пластиковым резервуаром является значительное сокращение использования пайки.
|  | |  |
|
| |
| Литье пластика и оснастка пресса |
| Ниже приведены примеры наборов инструментов, мы проектируем и производим оснастку для литья пластика для производства резервуаров радиатора. Оснастка пресса - типичный пример инструмента для пробивания пластин коллектора, комплект идет с набором закаленных пальцев и втулок. Рабочие компоненты произведены из высококачественной стали, закаленной и заземленной.
|  | |  |
|
| |

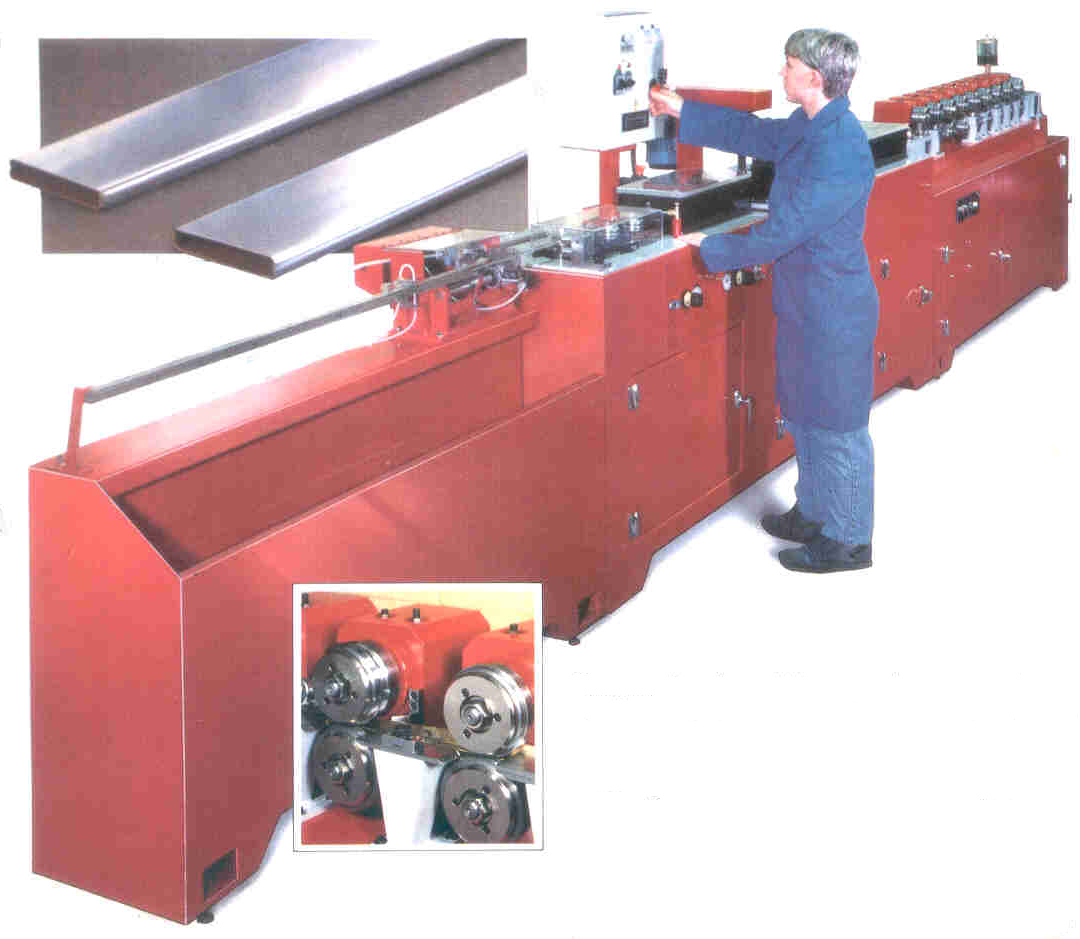

| Станок TUBE FORMING |
| Станок Формования труб специально предназначен, для производства трубки радиатора с системой Lockseam со специальным покрытием и нарезкой по длине. Трубка изготавливается из непрерывной нелуженой латунной полосы, подаваемой в станок посредством формующих валов. Отсюда после предварительной формовки трубка проходит через чистку и ванну спайки, где наружные поверхности спаиваются и получается герметичная трубку высокой прочности.
| |
|
| |
| Станок TUBULAR ASSEMBLY |
| Сборочный стол пластин - быстрый и легкий метод сборки пластин и трубок в целую сердцевину радиатора. Стол состоит из алюминиевых поверхностей, обработанных машинным способом с равным допусками по ровности плоскостей. Твердая, но легкая поверхность, на которой может проводиться прессование. Стол может быть открыт или закрыт, в зависимости от размера радиатора посредством цепных механизмов по четырем углам, и производится с размерами от 60x60 см (24 "x24") до 150 см (60 "x60").
| |  |
|
| |
| Печь CORE BAKE |
| Сушильная печь изготовлена из нержавеющей стали высокого качества, чтобы противостоять коррозии. Нагрев осуществляется 6 электрическими фарфоровыми элементами в оболочке из нержавеющей стали, мощность 24 кВт. Вентиляторы, расположенные в крыше печи, нагнетают воздух на радиаторы. Рабочая камера составляет 1270мм x 1270мм x 300мм (50 "x50 "x12"), оснащенная дверью с пневматическим приводом для простоты загрузки. Температура автоматически регулируется таймером в соответствии с периодом сушения. Все параметры расположены на основной панели управления печи. Печь поставляется на твердой подставке, и с питанием 380/440 В, 3 фазы 50Hz, если не указано иное.
| |  |
|
| |
